工程师对膜片联轴器的组成结构和安装原理解释

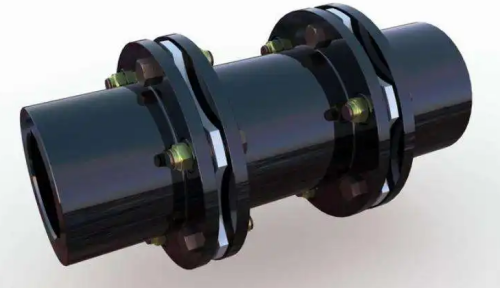

我公司为客户提供膜片联轴器的选型设计等服务,今天站在技术工程师的角度向大家科普下膜片联轴器的组成结构和安装原理,在你想要采用膜片联轴器之前,需先搞清楚膜片联轴器的物理结构,对于理解膜片联轴器工作原理更有帮助。它的物理结构主要由不锈钢金属薄片,2个半联轴器,中间套,压紧元件,螺栓,防松螺母,限位垫圈等组成。参考图示。

工程师对膜片联轴器的组成结构和安装原理解释

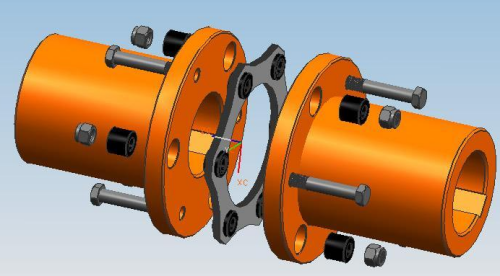

膜片联轴器的主要结构在不锈钢膜片上,它是起到挠性作用。不锈钢膜片联轴器结构扭矩从主动端半联轴器输入,经沿圆周间隔布置的高强度螺栓将扭矩传输至前端挠性钢片组,再由挠性钢片组通过高强度螺栓传到中间套筒,并同样由另后端挠性钢片组、高强度螺栓及从动半联轴器输出。

膜片并不是简单的一片,它是由不锈钢片多层薄片叠合成组使用,通过它来传递扭矩以及来自多方位的偏移量。不锈钢钢薄片厚度一般视扭矩的大小和工况的不同而选择,一般为0.35~1.20mm,其形状有圆环式、连杆式、束腰式等。

工程师对膜片联轴器的组成结构和安装原理解释

理解膜片联轴器工作原理,就能明白中间不锈钢膜片是承受压力并提供挠性补偿的重要部分,同时它也更容易损坏。为了确保生产设备的正常运转,成美工业科建议用户选择合适的型号,然后定期保养,如果在发现轻微裂纹时,需及时停机更换,避免发生意外损失。
