SWCCH单伸缩焊接式联轴器

2022-07-25  来自: 泊头市合盛传动机械制造有限公司 浏览次数:115

 SWCCH单伸缩焊接式联轴器

一、适用范用

十字轴式万向联轴器主要适用于轧制机械、起重运输机械以及其它重型机械,联接两个不同轴线的传动轴系。SWP型回转直径为160-640mm,公称转矩为16-1250KN.m,轴线折角A-F型≤10°,G型≤5°;SWC型回转直径为100-620mm,公称转矩为1.25-1000KN.m,轴线折角为15°-25°。

二、万向联轴器的联接方法

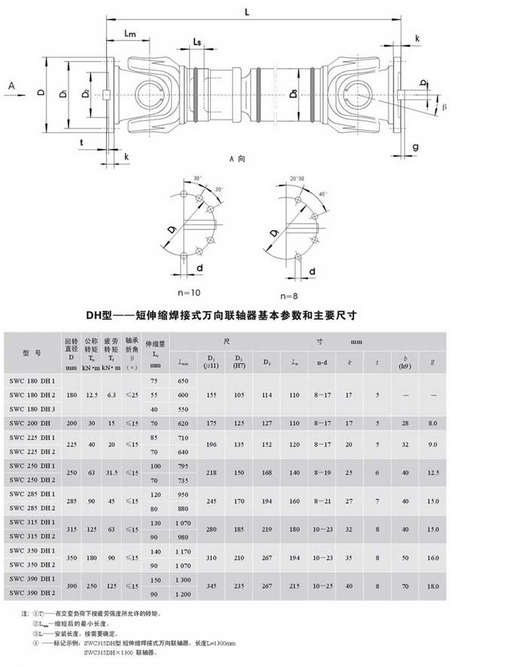

万向联轴器是用高强度螺栓及自锁螺母把两端的法兰联接在其他机械构件上,其转达矩是通过法兰端面键及法兰间的磨擦力来传递。SWP型有关联接尺寸及螺栓预紧力矩按图三及表三的规定;SWC型有关联接尺寸及螺栓预紧力矩按图四及表四的规定。

螺栓只能从与联轴器相配的法兰侧放入,螺母由万向联轴器的法兰侧拧紧,其螺栓的机械性能符合GB3098.1中10.9级,螺母的机械性能应符合GB3098.4中10级规定。

三、万向联轴器的使用与保养

1、万向联轴器安装前,应清洗两端面,检查端面键槽口等配合情况,然且拧紧螺钉,不允许松动;

2、万向联轴器安装好以后,正常运转一个班,检查所有紧固螺钉,如发现松动,以规定的拧紧力矩再次拧紧,这样反复几个班,以保证不会松动;

3、万向联轴器滑动面、十字头、轴承等保证润滑,一般用2#工业锂基油脂或2#二硫化钼钙基脂,在一般条件下连续运转500小时加油一次,间断运转2个月加油一次,若高温条件下工作每周加油一次,加油时把轴承端面油孔螺钉拧下,用高压油枪注入至溢出为止;

4、万向联轴器一般使用3个月必进行保养一次,如发现压痕等正常磨损现象,应及时更换;

5、为延长万向联轴器的使用寿命,在保养拆洗进,将十字轴调转180°,以达到轴颈受力交替使用;

6、应避免长期超载使用和操作事故的发生;

7、在工作运转中,应经常观察万向联轴器是否发生异常的径向摆动和轴承发热等现象,发现这些现象及时维修;

8、在可能由于运转的万向联轴器引起人身和设备事故的各个场所采用适当的防护措施。

SWCCH单伸缩焊接式联轴器
